一、产品概述

分体式超声波液位计是由高性能的微处理器处理信号的数字式物位仪表。在测量中，超声波脉冲由传感器（换能器）发出，声波经物体表面反射后被同一传感器接收，由接收电路，滤波电路，包络电路，转换成处理器可识别的电信号，处理器记录下超声波发射和接收之间的时间，从而计算出传感器到被测物体的距离。由于采用非接触的测量，被测介质几乎不受限制，可广泛用于各种液体和固体物料高度的测量。

二、产品特点

1、液位计采用表面贴装技术，提高仪器可靠性。

2、自动功率调整、增益控制、温度补偿。

3、xj****的检测技术，丰富的软件功能适应各种复杂环境。

4、采用新型的波形计算技术，提高仪表的测量精度。

5、具有干扰回波的抑止功能保证测量数据的真实。

6、16位D/A转换，提高电流输出的精度和分辩率。

7、传感器采用四氟乙烯材料，可用于各种腐蚀性场合。

8、多种输出形式：可编程继电器输出、高精度4-20mA电流输出、RS485/RS232数字通信输出。

三、技术参数

量 程：0～20m

精 度：0.25% 、0.5%

盲 区：0.3-0.5m

工作温度：-20～+55℃

电源电压：24VDC，220VAC

模拟输出：4～20mA（可加上下开关量控制）

数字输出：RS485/RS232协议，可提供上位机远程监控

防护等级：IP65

显示方式：4位LED

四、安装条件

1、密闭容器

对于8m以下量程，容器上要有DN65以上的法兰口；

对于10m、12m量程，容器上要有DN80以上的法兰口，法兰下的接管长度小于15cm。

对于15m量程，容器上要有DN150以上的法兰口，法兰下的接管长度小于15cm。

对于20m、30m、40m量程，容器上要有DN200以上的法兰口，法兰下的接管长度小于20cm。

2、开口容器

对于8m以下量程，容器上要有直径65mm以上安装口；

对于10m、12m量程，容器上要有直径80mm以上安装口，安装口的厚度小于15cm。

对于15m量程，容器上要有直径150mm以上安装口，安装口的厚度小于15cm。

对于20m、30m、40m量程，容器上要有直径200mm以上安装口，安装口的厚度小于20cm。

3、开放式池子

要求有安装支架。寒冷地区的室外应用：开放式池子：应采用加高安装，防止超声波探头结霜、结冰。

容器：法兰室外安装，应采取保暖措施；无法保暖，应订购探头加长型的超声波物位计，使探头伸入容器内部。

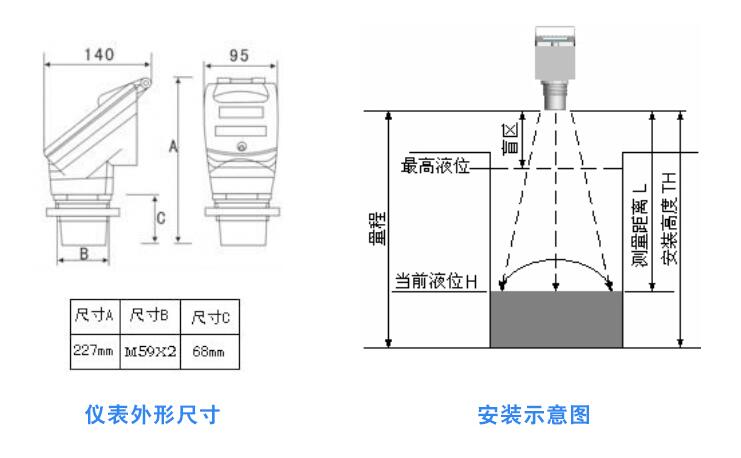

五、安装原则

1、探头发射面到较低液位的距离 应小于选购仪表的量程.

2、探头发射面到较高液位的距离 应大于选购仪表的盲区.

3、探头的发射面应该与液体表面保持平行

4、探头的安装位置应尽量避开正下方进出料口等液面剧烈波动的位置.

5、若池壁或罐壁不光滑仪表安装位置需离开池壁或罐壁0.5m以上.

6、若探头发射面到较高液位的距离小于选购仪表的盲区,需加装延伸管,延伸管管径大于120mm,长度0.35m-0.50m,垂直安装, 内壁光滑.罐上开孔应大于延伸管内径。或者将管子通至罐底，管径大于100mm，管底留孔保持延伸管内液面与罐内等高
